不銹鋼包邊是裝飾工程中經常用到的一種材料，一般用來做墻體線條，起到裝飾的作用和保護墻垣的作用。不銹鋼包邊有很多形狀，最常見的是長方形的和圓弧的。下面就由北京金利恒旺不銹鋼加工廠來講講不銹鋼圓弧包邊的加工方法。

首先我們先了解一下圓弧是怎么放線的。

一般都是知道圓弧和對應的弦交點，然后知道了弦長，圓弧的半徑應該為已知的，放線的時候先找到弦的中心點，然后根據勾股定理，算出弦高，找到圓弧的頂點，依次類推，可以找到圓弧的其他點。這是你第一次放線的時候要做的，這次一定要做到準確，然后在沿著弦長的方向依次量出固定長度點，一般是一米或兩米的整數，量出這些點垂直于弦和圓弧的交點的長度，以后在樓起來的時候，就不用那么麻煩了，只要找到弦，和兩個交點，就可以做出圓弧了。圓弧的計算公式如下：

弧長C=6米，弧高H=0.6，求半徑R Rn+1=(1-(Rn*COS(C/(2*Rn))-Rn+H)/((C/2)*SIN(C/(2*Rn))-H))*Rn

R0=5? R1=6.249? R2=7.095 R3=7.375 R4=7.398 R5=7.398

半徑為R=7.398米

鈑金加工工藝中的不銹鋼板圓弧計算方法：

先算出圓弧的周長，一般情況下每隔兩毫米一刀，然后拿周長除于二就是多少刀，再拿角度除于刀數就是每一刀要折的度數。圓弧周長要是中性層的，要是直接算出外弧再減系數會不太準確。在折彎變形過程中，折彎圓角內側材料被壓縮、外側材料被拉伸，而保持原有長度的材料呈圓弧線分布（圖中的虛線）。這個圓弧所在位置是鈑的材料力學中性線，這就是用來計算展開長度的線。它不可能超過鈑厚的幾何形狀的1/2處。 系數K就是對材料中性線位置的計算系數。 在線性展開方式下，K決定了計算折彎圓角部分結構（任何可以得到這種形狀的特征），在計算展開長度時的系數。范圍是0-1；默認值是0.44。折彎展開長度計算公式如下： 展開結果長度 = 2*PI*（折彎半徑 + K *厚度）*（折彎包角/360）。

可見，隨著K系數的不同設置，帶折彎的展開長度將有所不同，這種條件下，模型上所有的相關部分的展開計算，將使用同一個系數；而在“折彎表”模式下，可能針對不同的參數使用不同的計算系數，應當更為精確合理。

根據材料和具體鈑金設計規則的不同，可改變K系數到合適的值，以便能在展開后得到比較準確的長度。方法是點擊圖10-14界面中的“修改列表(M)”按鈕。之后再在圖10-16的界面中操作?？尚薷?，添加或者刪除。 K系數與材料相關，主要也取決于鈑厚度和折彎半徑的比值。對于鋼材，我國的習慣參數如表10-1。對于Inventor默認的情況，折彎半徑/厚度=1.0，而K=0.44，與我國設計習慣也相當一致。

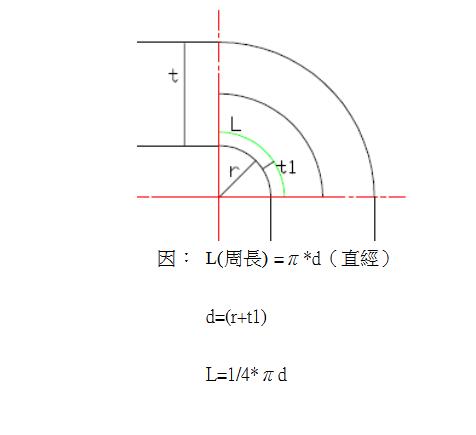

計算折彎圓弧段長度的方法

r?:?已知圓弧值

t:?料厚

x:?折彎變形系數

假設:??圓弧值0.3MM?????料厚0.2MM

r/t=0.3/0.2=1.5

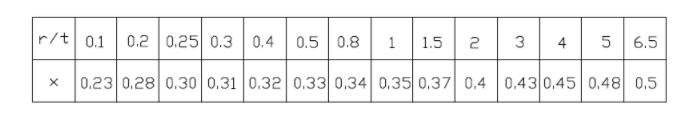

由上表可知那么r/t比值1.5?????對應x值0.37

在用0.37*0.2(料厚)=0.074

則?t1為0.074
